本微型空气质量在线监测系统由采集主机、数据测量传感器、触控显示屏、气体探头、防护箱等组成，可灵活搭配LED显示看板、太阳能板。结构防震，工业标准化设计，适合在野外环境或恶劣工业环境中使用。监测因子包括：SO2、NO2、CO、O3、VOCs、PM10、PM2.5、TSP、噪声、温度、湿度、风速、风向、大气压等。可根据监测需求自由选配模块。
图1 微型空气站-装配整体效果
本微型空气质量在线监测系统由采集主机、数据测量传感器、触控显示屏、气体探头、防护箱等组成，可灵活搭配LED显示看板、太阳能板。结构防震，工业标准化设计，适合在野外环境或恶劣工业环境中使用。
监测因子包括：SO2、NO2、CO、O3、VOCs(挥发性有机物)、PM10、PM2.5、TSP(总悬浮颗粒物)、噪声、温度、湿度、风速、风向、大气压等。可根据监测需求自由选配模块。
| 品牌 | OMARA | 产品选型 | 低配版、高配版可选 |
| 监测因子 | 14要素可选 | 监测周期 | 60S |
| 工作环境 | -20℃~70℃，0~90%RH（无凝露） | 供电电源 | AC220V或DC12V，DC12V可采用太阳能供电 |
| 通讯方式 | 4G、Wifi | 防护箱尺寸 | 340mm*200mm*460mm |
| 传感器寿命 | 1年 | 设备寿命 | 3年 |
| 零点漂移 | ≤±5%FS/6h | 跨度漂移 | ≤±5%FS/6h |
| 重复性 | ≤±5%FS | 安装方式 | 立柱 |
| 立柱尺寸 | 3米或1.5米可选 | 安装环境 | 室外开阔地 |
| 壳体材质 | 钣金 | 防护等级 | IP65（TV58000V防雷、防浪涌、防突波保护） |
| 检测参数项 | 量程 | 单位 | 精度 | 分辨率 | 检测原理 |
| 二氧化氮 |
0~100 |
µg/m³ |
±5%FS |
1µg/m³ |
电化学 |
| 二氧化硫 | 0~200 |
µg/m³ |
±3%FS |
1µg/m³ |
电化学 |
| 臭氧 |
0~200 |
µg/m³ |
±12%FS |
1µg/m³ |
电化学 |
| 一氧化碳 |
0~1 |
mg/m³ |
±10%FS |
0.001mg/m³ |
电化学 |
| VOC |
0~0.2 |
mg/m³ |
±10%FS |
0.001mg/m³ |
电化学 |
| PM2.5 |
0~1000 |
µg/m³ |
±10%µg/m3 |
1µg/m3 |
光散射 |
| PM10 |
0~1000 |
µg/m³ |
±15%µg/m3 |
1µg/m3 |
光散射 |
| TSP |
0~2000 |
µg/m³ |
±20%µg/m3 |
1µg/m3 |
光散射 |
| 温度 |
-40~+80 |
℃ |
±1%℃ |
0.1℃ |
电容式 |
| 湿度 |
0~99 |
%RH |
±3%RH |
0.1%RH |
电容式 |
| 风速 |
0~40 |
m/s |
±0.5+2%FS |
0.01m/s |
机械式 |
| 风向 |
八向 |
- | - | - |
机械式 |
| 大气压 |
0~120 |
kPa |
±0.15kPa |
0.1kPa |
MEMS原理 |
| 噪音 |
30~130 |
dB |
±0.5dB |
0.1dB |
电容式 |
微型环境空气站本地触摸屏展示软件具备数据实时显示、历史查询、数据上传等功能。
图2 屏幕设置
图3 实时数据展示
图4 历史数据查询
图5 设备校准
中心展示平台采用B/S架构设计，完全Web方式管理和浏览，集中管理多个微型环境空气站，空气站采集数据通过无线通讯方式上传，实现远程管理和展示。平台具备实时监测、预警提醒、专家诊断、报表统计分析等功能，满足不同用户的运维管理需求。
图6 集中大屏展示
图7 实时数据展示
图8 数据曲线展示
图9 数据查询/导出

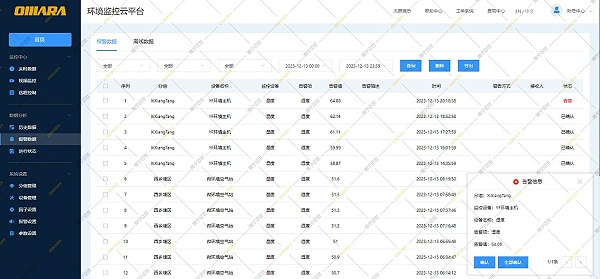

图10 多种报警方式
主要应用于气象、环保、石油化工、矿业、燃气、交通、畜牧业等领域，如医院、校园、景区公园、工业区、居民区、商业区、施工 工地、公路侧、农田、养殖场等各种需要做空气质量监测的场景。
