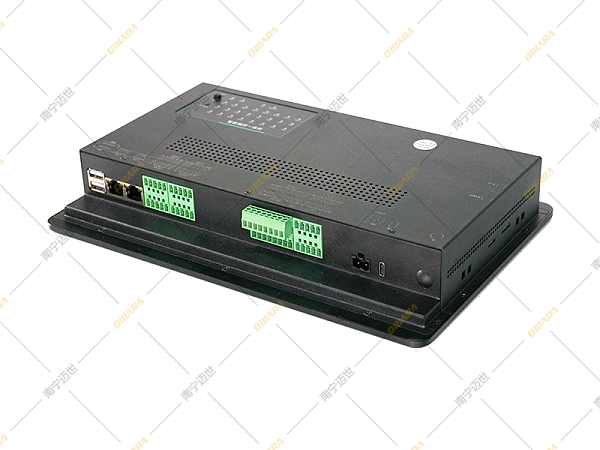

智能触控一体机OM-C2 X300-迈世OMARA

产品简介 / Introduction

智能触控一体机采用ARM架构，集成数据采集、存储、能量管理、数据上传、本地监控。工业级硬件设计，可在-20~60℃环境正常工作，使用寿命长达10年，适用于储能柜、微模块、一体化柜、基站、小机房等动环数据采集场景。智能触控一体机预置8G+32G 存储，满足历史数据、告警信息、日志等本地存储要求。可支持多种工业协议设备接入，同一串口下支持不同参数的设备混接，简化布线。内置WEB服务，可通过浏览器、APP远程监控及管理。

优势特点

1、Ubuntu18.04 操作系统，工业级硬件设计，10年使用寿命
2、支持Modbus/SNMP/MQTT等北向接口
3、支持多种自定义联动控制功能，满足各种自动化控制需求
4、自带8G存储容量,可通过TF卡方式扩展容量（默认带32G TF卡）
5、支持自定义告警配置，告警支持邮件、微信、钉钉等推送
6、内置功能界面，可通过WEB/APP方式访问
7、WEB界面采用低代码设计，满足各种个性化需求
8、各端口支持过压、过流及高等级防雷保护，防反接、错接保护

接口说明

产品尺寸

技术参数

基本信息	处理器	32位，4 核，RK3288
	操作系统	Ubuntu18.04
	内存	2G
	存储	总容量：8+32G ，可用：32G
网络接口	以太网	2路，1000M/100M各1路
	传输距离	100米
	保护形式	GAS+PPTC+TVS
	防雷保护	2KV/1KA
串口	数量	8路（6路RS485，2路RS232）
	接口样式	凤凰端子
	通讯距离	RS485：1200米，RS232：15米
	保护形式	PPTC+TVS
	防雷保护	600W
	过压过流保护	30V/150mA
DI	数量	12路 (6路干接点，6路湿接点)
	接口样式	凤凰端子
	保护形式	PPTC+TVS
	防雷保护	600W
	过压过流保护	30V/150mA
DO	数量	4路（2路C型继电器，2路A型继电器）
	触点容量	30V/3A
	接口样式	凤凰端子
	保护形式	PPTC+TVS
	防雷保护	600W
	过压过流保护	30V/3A
电源	电源输入	1路，9-27V DC
	电源输出	2路，DC12V@1A
	工作电流	0.9A@12V DC
	功耗	小于11W，不含对外供电
	保护形式	MOV+PPTC+TVS
	防雷保护	1500W
	过压过流保护	30V/3A
显示及触控	显示接口	EDP
	尺寸	10.1寸
	分辨率	1280*800
	触控	电容式
机械特性	尺寸	28546.7189mm(±1mm)
	开孔尺寸	27040.7158mm(±1mm)
	外壳	金属
	安装方式	嵌入式
工作环境	工作温度	-20℃~60℃
工作环境	工作湿度	5%~95%RH，无凝结
其他	调试口	1路Type-c，用于调试打印日志
	USB	标准USB2.0，用于外扩U盘、USB网卡及鼠标等
	TF卡接口	1个，最大支持64G（默认带32G TF卡）

系统界面

首页

配电

UPS

环境

空调

告警通知

设置-告警通知

高级-主题配置

主题自定义
