2路SNS总线，共4个RJ45接口；1个RS485口，1个调试口，1个USB接口，1个以太网口，适用于蓄电池在线监控，支持最多4组，最多128节蓄电池监控。
|
基本信息 |
|
|
处理器 |
Cortex-A7 |
|
存储 |
8G eMMC |
|
操作系统 |
嵌入式Linux |
|
内存 |
512M |
|
电源 |
|
|
直流单电源 |
12~14VDC |
|
功耗 |
108mA@12VDC(不含子设备供电) |
|
接口形式 |
凤凰端子 |
|
防雷保护 |
1500W |
|
保护形式 |
PPTC+TVS |
|
通信接口 |
|
|
上行接口 |
1路LAN、1路RS485 |
|
下行接口 |
2路SNS总线，共4个RJ45接口 |
|
网络 |
|
|
接口形式 |
RJ45（T568B） |
|
以太网 |
1个，10/100M自适应 |
|
传输距离 |
100米 |
|
保护形式 |
PPTC |
|
RS485口 |
|
|
接口形式 |
凤凰端子 |
|
传输距离 |
1200米 |
|
过压过流 |
30V/200mA |
|
防雷保护 |
600W |
|
保护形式 |
PPTC+TVS |
|
SNS总线 |
|
|
接口形式 |
RJ45(T568B) |
|
波特率 |
4800bps |
|
传输距离 |
40米 |
|
过压过流 |
30V/200mA |
|
防雷保护 |
600W |
|
保护形式 |
PPTC+TVS |
|
调试接口 |
|
|
数量 |
1个 |
|
接口形式 |
凤凰端子 |
|
波特率 |
115200bps |
|
过压过流 |
30V/200mA |
|
保护形式 |
PPTC+TVS |
|
其他接口 |
|
|
USB接口 |
1个，标准USB2.0接口 |
|
机械特性 |
|
|
尺寸 |
106.2*76.2*31mm（±1mm，不含端子及卡板） |
|
颜色 |
黑色 |
|
安装方式 |
导轨安装、定位孔安装 |
|
指示灯 |
电源指示灯、工作状态指示灯、端口数据收发指示灯、告警指示灯 |
|
工作环境 |
|
|
工作温度 |
-40~70℃ |
|
工作湿度 |
5%~95%RH（无凝结） |
注：不同型号的接口及外观有所不同

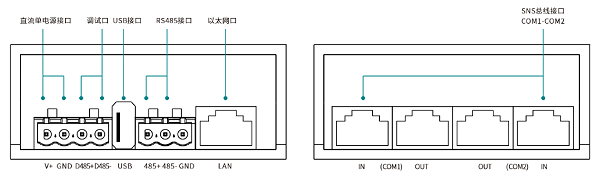

注：仅用于表明产品尺寸，端口等细节以实际产品为准。单位（mm）
