仪表符合以下标准：

GB/T17215.301-2007   多功能电能表 特殊要求

GB/T17215.322-2008   静止式有功电能表（0.5S级）

GB/T17215.323-2008   静止式无功电能表(2.0级)

DL/T645-2007       多功能电能表通信规约(标配)

一、 性能描述

性能			参数
精度等级			电流电压采集精度0.2级，有功功率0.5S级，无功功率2S级
输 入 测 量 显 示	配电网络		单相、三相三线、三相四线

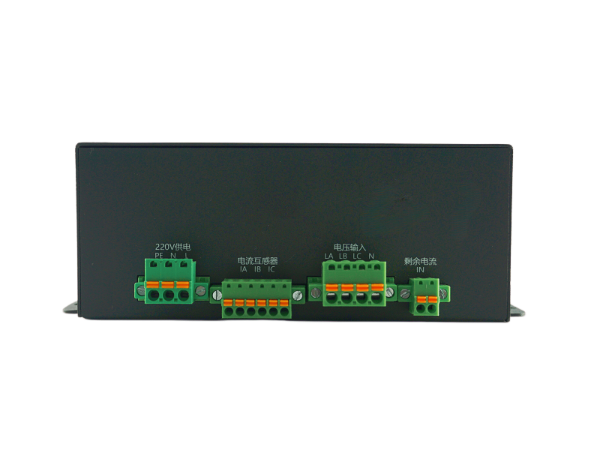

	电 压	接口数量	支持3路交流电压，具有接线端子，强电的接线端子应设在探测器的内部或用安全、可靠的防护措施保护
		额定值	3xAC220(380)V
		精度	±0.5%
		范  围	0V~500V
	电 流	接口数量	支持3路电流互感器
		输入电流	最大输入电流200A（经CT）
		精度	±0.5%

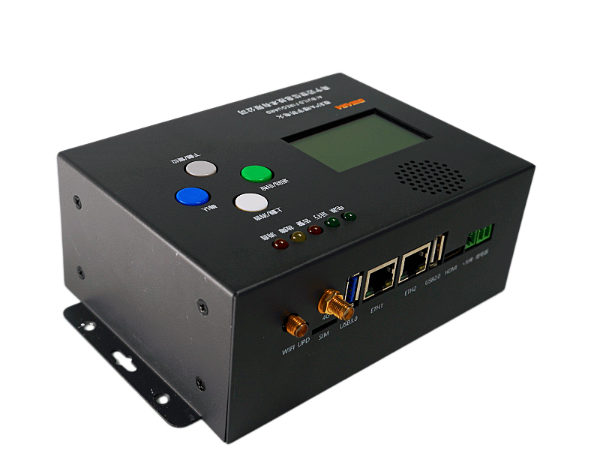

	LED指示灯		5 个单色 LED 指示灯，指示电源、运行、告警、故障、消音状态
	LCD 屏		LCD256*128 点阵屏幕，实时信息显示及报警信息显示
	蜂鸣器		2 种声音提示故障和报警
	按键		4个按键，可通过按键对设备进行消音、复位、翻页操作
电 源	工作范围		AC85V~265V，具有输入接线端子
	功  耗		≤5W
输 出	应用协议		MQTT协议
	4G款		4G通道，外置天线，全网通
	以太网		2个自适应千兆以太网网口
	WIFI款		外置天线，支持2.4 G WiFi
	工作环境		-10~55℃

            电火防护专项参数：

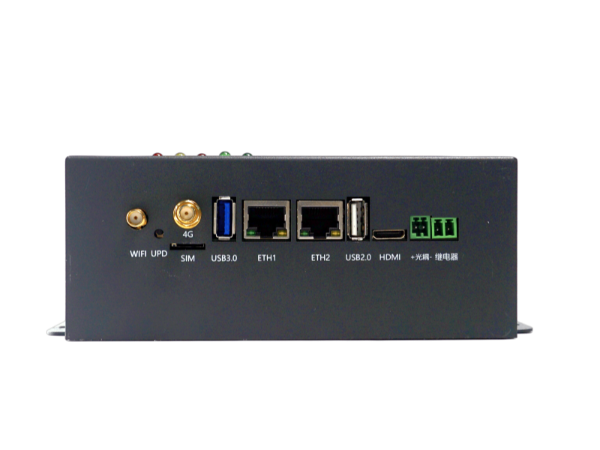

               网络接口：2个千兆自适应以太网网口

               HDMI接口：1路HDMI输出

    操作系统：Ubuntu 20.04（带图形界面）

    内存存储：4GB内存，32GB存储

    处理器：RK3568，主频1.8G-2.0GHz

    数据更新频率：≥100Hz

               AI电弧检测回路：3路独立监测回路（a/b/c）

                二、 功能描述

1. 通信

支持4G、Wi-Fi、以太网三种通信方式，内置MQTT协议栈，可与主站实时远程通信，支持数据上传与下发指令交互。

2. AI电弧故障检测（3路独立）

支持三路独立电弧检测，内置AI电弧算法，具备本地告警和告警上传功能。

3. 电压采集：（3路独立）

支持采集独立三路电压数据，并按设定周期上报数据，同时具备阈值告警功能，任一电压越限即主动告警。

4. 电流采集（3路，外接CT）

支持采集独立三路电流数据，并按设定周期上报数据，同时具备阈值告警功能，任一电流越限即主动告警。

5. 功率监测（3路独立）

分别监测各回路的有功功率和无功功率，并按设定周期上报数据。

6. 功率因数监测（3路独立）

分别监测各回路的功率因数，并按设定周期上报数据。

7. 频率监测

监测回路频率，按周期上报频率参数。

8. 谐波监测（3路独立）

独立谐波总含量以及2-11次谐波含量监测，可周期性上报采集所有安装点的谐波总含量以及2-11次谐波含量
